電磁流量計是60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。它根據法拉第電磁感應定律制成,用來測量導電流體的體積流量。由于其獨特的優點,目前已**地應用于工業上各種導電液體的測量。例如,測量各種酸、堿、鹽等腐蝕液體,各種工業污水、紙漿、泥漿等。但是,電磁流量計由于其在大管道時只能使用插入式電磁流量計,由于其插入的電極只能檢測很小的一個范圍,所以其測量精度就會受到一定的影響。而本實用新型的十六電極電磁流量計解決了由于管道過大,不能準確測量的難點。
本實用新型的目的是解決現有技術的缺陷,公開一種十六電極電磁流量計,設計了一種性的電極結構,能夠?qū)Υ罂趶降墓艿肋M(jìn)行準確的測量。
本實用新型是這樣實現的:一種十六電極電磁流量計,包括流速檢測頭、連接頭連接法蘭、測量信號通道和表頭,其特征在于:還包括單片機,所述的表頭為上位機,所述的流速檢測頭是一個十六電極系統和一個準勻強磁場構成,流體流速采用16個多電極多角度進行檢測,通過測量信號通道將數據送到單片機,單片機對數據進行處理計算,ZUI后輸出到上位機顯示出所測流量值。所述的十六電極系統分為八對極,在工業管道上呈360°等分角度分布,八對極的磁場方向與準勻強磁場垂直。所述的上位機設有控制器,由控制器控制單片機的運行或停止。
本實用新型的有益效果是:本實用新型主要適用于直徑大于500mm的管道的流量測量,通過從管道的十六個預留孔插入管道的流速檢測頭,能測出各部位流速,再乘以流通面積求取流量,實現對大管徑管道中流量的準確測量。
附圖說明

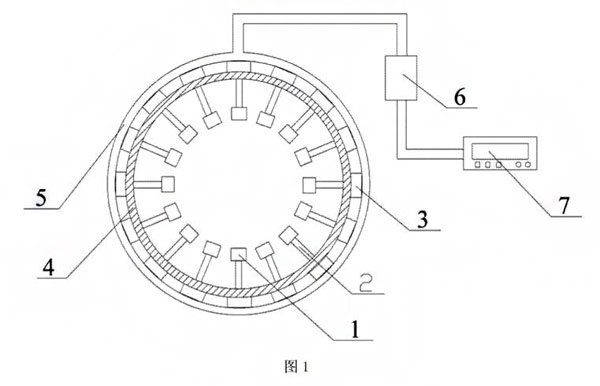

圖1是本新型多電極電磁流量計測量點截面結構示意圖。

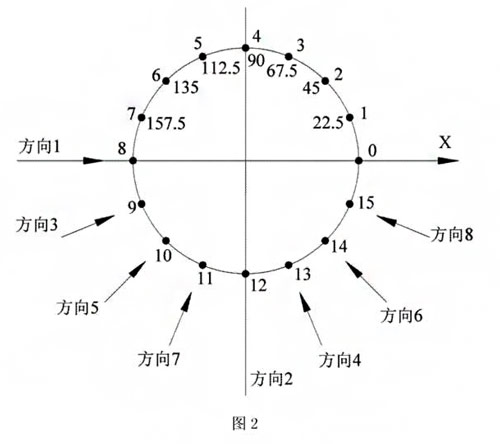

圖2是本實用新型電極磁場方向示意圖。
具體實施方式
根據附圖1和圖2,本實用新型一種十六電極電磁流量計,包括流速檢測頭1、連接頭2、連接法蘭3、測量信號通道5、單片機6和表頭。表頭為上位機7,流速檢測頭是由一個十六電極系統和一個準勻強磁場構成,流體流速采用16個多電極多角度進行檢測,通過測量信號通道5將數據送到單片機6,單片機6對數據進行處理計算,ZUI后輸出到上位機7顯示出所測流量值。十六電極系統分為八對極,在工業管道上呈360°等分角度分布,八對極的磁場方向與準勻強磁場垂直。
本實用新型的信號檢測系統所要完成的任務,就是在某一激勵磁場角度下,選定流體公共地電位,然后依次選擇同一條弦上的兩個電極,將電勢信號分別取出,送到PIC(單片機)的A/D端口,單片機進行數據采集,并與計算機進行串行通信傳輸數據。由PLC實現十六電極電磁流量計的多向激勵、八對電極檢測的底層電路控制、數據采集,并將采集的數據送至上位機。上位機7設置有控制器,通過控制器來實現控制IC的運行和停止,并將接收的數據進行處理和顯示。
