電磁流量計是一種測量介質體積流量的儀表,主要由電磁流量轉換裝置和電磁流量傳感器組成。其中,電磁流量傳感器用于檢測介質流量,并將檢測到的介質流量轉換為感應電動勢信號,電磁流量轉換裝置用于向電磁流量傳感器提供產生工作磁場的勵磁電流,及接收電磁流量傳感器的感應電動勢信號,并將接收到的感應電動勢信號排除干擾及放大后轉換為標準的電信號輸出至安裝在電磁流量計轉換器外売上的顯示屏顯示。由于現有電磁流量計轉換器本身體積都較小,因此安裝在電磁流量計轉換器外売上的顯示屏也相對較小,而且現有電磁流量計中測量值的電信號都是通過數據線傳遞給顯示屏的,其傳輸距離也很有限,工作人員須走到電磁流量計邊上才能看到流量測量值,不便于技術人員時時察看,而且有些電磁流量計的安裝點比較危險,工作人員走到電磁流量計邊上會危及其自身安全。
電磁流量計遠距離顯示裝置實施內容
針對上述現有技術中存在的缺陷,本實用新型所要解決的技術問題是提供一種能在距測量點較遠的地點顯示電磁流量計的流量測量值的用于電磁流量計的遠距離流量顯示裝置。為了解決上述技術問題,本實用新型所提供的一種用于電磁流量計的遠距離流量顯示裝置,包括LED數碼管和LED驅動芯片,其特征在于:還包括單片機、RS485通信芯片和RS485通信連接件。
所述單片機設有通信接口和數據接口,其通信接口經RS485通信芯片連接到RS485通信連接件。
所述LED驅動芯片設有驅動信號輸出接口和數據接口,其驅動信號輸出接口連接到LED數碼管,其數據接口連接單片機的數據接口。
本實用新型提供的用于電磁流量計的遠距離流量顯示裝置,通過RS485通信方式連接測量點的電磁流量計,而RS485通信方式的傳輸距離要遠大于傳統數據線的傳輸距離,因此通過本裝置能在距測量點較遠的地點顯示電磁流量計的流量測量值,使得工作人員無需走到電磁流量計邊上即可看到流量測量值。
附圖說明

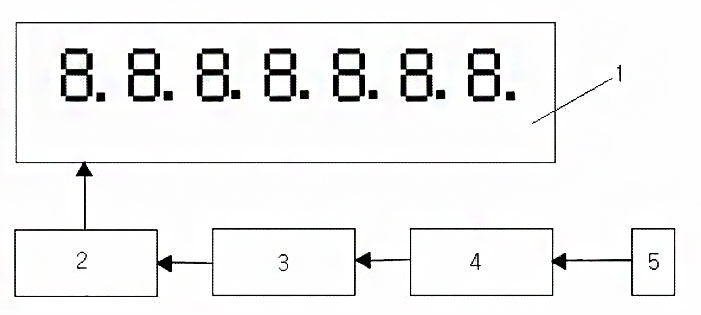

圖1是本實用新型實施例的用于電磁流量計的遠距離流量顯示裝置的結構框圖。
具體實施方式
以下結合附圖說明對本實用新型的實施例作進一步詳細描述,但本實施例并不用于限制本實用新型,凡是采用本實用新型的相似結構及其相似變化,均應列入本實用新型的保護范圍。
如圖1所示,本實用新型實施例所提供的一種用于電磁流量計的遠距離流量顯示裝置,包括LED數碼管1和LED驅動芯片2,其特征在于:還包括單片機3、RS485通信芯片4和RS485通信連接件5
所述單片機3設有通信接口和數據接口,其通信接口經RS485通信芯片4連接到RS485通信連接件5
所述LED驅動芯片2設有驅動信號輸出接口和數據接口,其驅動信號輸出接口連接到LED數碼管1,其數據接口連接單片機3的數據接口
本實施例中,所述LED數碼管是10英寸大的LED數碼管,所述LED驅動芯片的型號為LM8168B,所述單片機是型號為MSP430F169的微處理芯片,所述RS485通信芯片的型號為SP3485EN。
本實施例適用于帶有RS485通信接口的電磁流量計,使用時利用雙芯屏蔽線將電磁流量計的RS485通信接口連接到本實用新型實施例中的RS485通信連接件。
本實施例的工作原理如下:
電磁流量計的流量測量值通過雙芯屏蔽線傳遞給RS485通信芯片,RS485通信芯片再將接收到的流量測量值轉送給單片機,單片機對接收到的流量測量值解碼后通過LED驅動芯片驅動LED數碼管顯示。
