CH-UHZPP磁翻板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁浮子液位計又叫磁翻柱液位計或者磁翻板液位計，是一種能就地顯示或帶遠傳與控制的液位計。**用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種她、罐、槽、箱等容器中介質的液位進行指示和控制。它可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有***的可靠性和抗腐蝕性能。
磁浮子液位計原理
磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的***磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
（或者可以這樣說）：根據浮力原理制作，磁翻板內浮子在主體內（與容器相通），隨著被測介質液位的升降而上下浮動，利用內浮子的磁性組件吸引翻板內的指示器來直接醒目地指示出被測容器內的液位變化。

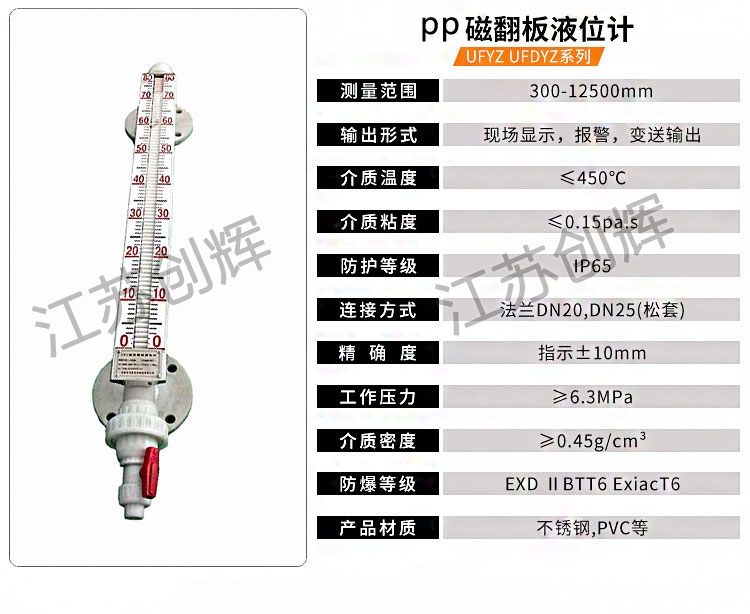

二、技術參數
1、本體材質：304 、316 、316L、 PP塑料
2、介質密度：0.49～1.99（g/cm3）
3、介質粘度： ≤0.019Pa.S
4、測量精度：±10mm
5、防護等級：IP65
6、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
7、傳輸方式：4-20ma。
三、產品選型
|
CH-UHZ |
磁翻板液位計 |
|
代 號 |
顯示方式 |
|
|
就地顯示 |
|
|
就地顯示+4～20mA遠傳 |
|
|
代號 |
安裝方式 |
|
C |
側裝式 |
|
D |
頂裝式 |
|
|
代號 |
類型 |
|
無 |
基型 |
|
W |
保溫型 |
|
J |
防腐型 |
|
S |
防霜型 |
|
Z |
保溫防腐型 |
|
Y |
頂裝防腐型 |
|
|
代號 |
報警控制 |
|
0 |
無報警 |
|
1 |
帶上限報警 |
|
2 |
帶下限報警 |
|
3 |
帶上下限報警 |
|
|
代號 |
浮子材質 |
代號 |
本體材質 |
|
P |
不銹鋼 |
P |
不銹鋼 |
|
L |
防銹鋁 |
L |
防銹鋁 |
|
T |
鈦 |
T |
鈦 |
|
S |
PVC塑料 |
S |
PVC塑料 |
|
F |
氟塑包裹 |
F |
氟塑管 |
|
|
|
PF |
內襯四氟 |
|
|
|
PP |
內襯丙烯 |
|
|
|
PE |
內襯乙烯 |
|
|
代 號 |
待標明的數據 |
|
B1 |
標注法蘭標準、通徑、壓力等級 |
|
B2 |
標注實際操作溫度 |
|
B3 |
標注實際操作壓力 |
|
B4 |
標注測量介質的密度 |
|
B5 |
標注訂貨長度，或提供法蘭間距 |
四、選型規范
|
頂裝式磁翻板液位計 |
側裝式磁翻板液位計 |
 |
 |
|
產品名稱 |
磁翻板液位計 |
測量范圍 |
150-15000MM |
|
介質溫度 |
-80℃~450℃ |
介質壓力 |
1.6-16MPA |
|
安裝方式 |
側裝/頂裝(可選） |
標準法蘭 |
DN20/DN25（可選） |
備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質酒精、材質304、不帶顯示、帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、（如果是化工企業“必須”做成防爆型）
五、安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝必須垂直，***偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
4、液位計護導管和主體導管必須保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
