技術領域
本實用新型涉及電磁流量計技術,特別是涉及一種用于電磁流量計的485手操器的技術。
背景技術
目前,隨著工業自動化程度的提高,電磁流量計的應用越來越**。電磁流量計通常都安裝在作業現場,電磁流量計所采集的數據通過485通信總線傳遞給上位機系統,上位機系統根據電磁流量計采集的數據控制相應設備的運行。
現有電磁流量計在使用過程中,經常需要更改表內參數,比如當被測管道內的介質發生變化時需要修改表內的密度等參數,當流量大小發生變化時需要修改表內的瞬時單位、總量單位等參數以保證顯示精度。現有電磁流量計都是通過安裝在電磁流量計本體上的儀表鍵盤修改其表內參數的,但是在某些場合通過電磁流量計本體上的儀表鍵盤修改其表內參數會很不方便,比如電磁流量計安裝在荒郊野外,操作人員去修改一次參數需要花很多時間,又如電磁流量計安裝在防爆場所,這種場所通常都不允許工作人員打開電磁流量計的端蓋或進行鍵盤操作,從而給電磁流量計的表內參數帶來了不便。
實用新型內容
針對上述現有技術中存在的缺陷,本實用新型所要解決的技術問題是提供一種能遠程修改電磁流量計的表內參數的用于電磁流量計的485手操器。
為了解決上述技術問題,本實用新型所提供的一種用于電磁流量計的485手操器,所述電磁流量計設有計量端485通信模塊,其特征在于:該手操器包括鍵盤、單片機、操作端485通信模塊和485通信連接件;
所述單片機設有人機交互接口及通信接口,并內置有參數設置軟件,其人機交互接口連接鍵盤,其通信接口經操作端485通信模塊連接485通信連接件。
本實用新型提供的用于電磁流量計的485手操器,能利用電磁流量計與上位機系統進行通訊的485通信總線與電磁流量計進行遠程通信,因此無需使用現場電磁流量計的儀表鍵盤即可遠程修改電磁流量計的表內參數。
附圖說明

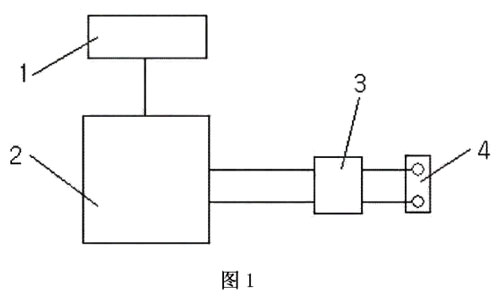

圖1是本實用新型實施例的用于電磁流量計的485手操器的結構框圖。
具體實施方式
以下結合附圖說明對本實用新型的實施例作進一步詳細描述,但本實施例并不用于限制本實用新型,凡是采用本實用新型的相似結構及其相似變化,均應列入本實用新型的保護范圍如圖1所示,本實用新型實施例所提供的一種用于電磁流量計的485手操器,所述電磁流量計設有計量端485通信模塊,其特征在于:該手操器包括鍵盤1、單片機2、操作端485通信模塊3和485通信連接件4;所述單片機2設有人機交互接口及通信接口,并內置有參數設置軟件,其人機交互接口連接鍵盤1,其通信接口經操作端485通信模塊3連接485通信連接件4。
本實用新型實施例中,所述單片機是型號為m430f147的微處理芯片,單片機中內置的參數設置軟件為現有技術,所述操作端485通信模塊是型號為SP3485的通信芯片。
本實用新型實施例適用于通過485通信總線與上位機系統進行通訊的電磁流量計的表內參數設置。
本實用新型實施例所提供的手操器采用主從方式與電磁流量計進行通訊,通訊時本實用新型實施例所提供的手操器為主機,電磁流量計為從機,這種通訊方式類似于上位機系統與電磁流量計的通訊方式,上位機系統與電磁流量計進行通訊時,上位機系統為主機,電磁流量計為從機,由于在同一個485總線上同一時間有多個主機工作時容易出現沖突,因此本實用新型實施例與電磁流量計進行通訊時,作為主機的上位機系統與電磁流量計之間的通訊ZUI好暫停。
本實用新型實施例的使用方法如下:
將485通信連接件4接入需設置表內參數的電磁流量計與上位機系統進行通訊的485通信總線,通過鍵盤輸入設置的參數值,單片機收到鍵盤輸入的數據后通過其通信接口轉發給操作端485通信模塊3,操作端485通信模塊3對收到的數據編碼后通過485通信總線傳遞給目標電磁流量計,目標電磁流量計通過其計量端485通信模塊接收操作端485通信模塊3送來的數據,并根據收到的數據更新相應的表內參數值;每次通訊均由作為主機的本實用新型實施例的手操器發起,作為從機的電磁流量計進行響應,必要時從機回傳規定的信息。
