電磁流量計是基于法拉第感應定律的應用，因其在使用中無壓力損失而被**應用于眾多的工業場合。電磁流量計轉換器是其重要組成部分,直接決定了電磁流量計的轉換精度。轉換器功能包括數據采集、顯示、計算、輸出、報警、故障診斷、自檢定及多段非線性補償、數據通訊功能等。現行的轉換器大多使用8位的單片機,較為復雜的算法就難以實現或響應時問過慢。本文設計的智能電磁流量計采用的是32位的ARM處理器,數據處理能力的提高使得采用復雜算法提高精度成為可能,低流速測量性能亦獲得較大改善,較傳統的轉換器設計有較為明顯的改進。
1、電磁流量計工作原理
電磁流量計的原理是利用法拉第電磁感應定律,推得流體的體積流量為:
Q=Ue/BD*πD²/4B=πD/4B*Ue
式中Ue一感應電壓,V;B一磁感應強度,T;Dー管道內徑,m;Q**體體積流量,m³/s。
2、系統硬件設計

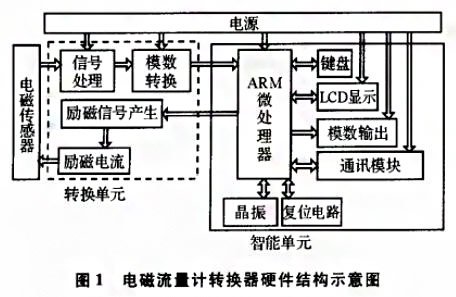

電磁流量計的轉換器是一個典型的數據采集處理系統,硬件上大致包含以下幾個部分:多路電源模塊、ARM處理器、勵磁模塊、信號采集與處理模塊、輸人輸出接口、通訊模塊等。硬件電路結構示意圖,如圖1所示。
2.1勵磁模塊
轉換器的勵磁模塊本質上是由恒流源驅動一個H橋路。為了縮小體積、降低功耗并提高可靠性,本文利用1117ADJ電源芯片設計了一個恒流源,用來驅動集成橋路芯片D6202,從而避免了采用分立原件來設計勵磁電路,大大降低了設計難度。
1117ADJ是一個可調輸出電平的電源芯片,輸出的電流是由OUT管腳和ADJ管腳之間外接的電阻大小決定的,通過外接精密電阻,可以得到一個輸出恒定電流的恒流源。16202是一個H橋芯片,通常用于產生大電流高頻PWM信號。它能產生平整方波,完全符合低頻矩形波勵磁波形的要求。CPU控制16202的輸入邏輯電平,從而改變輸出波形,控制勵磁線圈的電流方向。勵磁信號頻率可由CPU輸出的控制信號頻率決定,可以很容易地通過軟件綿程加以修改,可適合各種實際應用的需要。
2.2信號采集與處理模塊

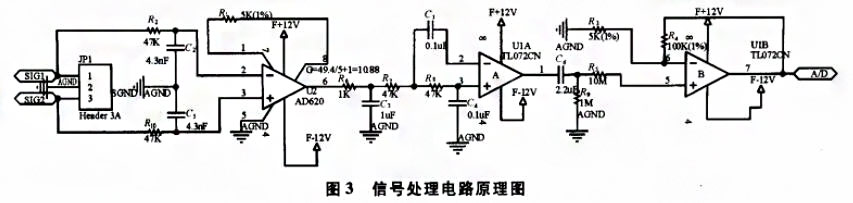

信號采集與處理模塊包括模擬信號前端處理與A/D轉換。模擬信號處理是高精度電磁流量計轉換器的基礎,也是獲得理想精度的關鍵。電磁流量計通過勵磁線圈對導電流體施加一個低頻交變磁場,導電流體在磁場中流動切割磁力線,從而產生感應電動勢。通過電極采集到的感應電動勢是一個微弱的交變信號,通常只有幾十微伏至幾毫伏,且信號內阻高,噪聲信號頻率與50Hz工頻相近,幅值遠遠大于待測信號,放大電路的設計難度很大!,需要設計高質量的信號處理電路將干擾濾除,才能達到儀表的設計精度。本文設計的信號處理電路,如圖3所示。
感應電動勢信號進行放大處理之前需首先經過濾波預處理單元消除高頻干擾。接下來的*級放大電路選用的是高精度增益可調儀表放大器AD620,其輸入阻抗高,外接元件只需一個增益電阻。由于*級放大電路的輸人端直接與測量電極相聯,而電極在導電液體處于靜止?fàn)顟B(tài)時兩電極間就有電動勢存在,必須首先避免此電動勢影響儀表放大器工作。研究此信號可知,該電動勢是由液體中的各種帶電離子和外界電磁場對液體及管壁的干擾引起的,由于其變化無常時大時小,為了不讓儀表放大器以及二級信號放大中的運放進入飽和區,須使放大倍數稍小一些,然后再通過隔直電容將直流信號隔離,余下的有用交流信號送入放大倍數高的后級放大器,使信號達到A/D轉換器的工作范圍要求。在這里選用精密電阻,將放大倍數定為10.88倍。
經過前面的處理,感應電動勢信號仍然有可能存在一定的高頻尖峰噪聲,這對后續的二級信號放大以及電平提升電路會產生不利影響。因此這里進一步設計了單位增益的二階巴特沃斯低通濾波器,低通截止頻率∫為33.9Hz。此頻率為勵磁頻率的7倍。經過前面各級電路的預處理之后,再將信號放大20倍,并提升為單極性信號,ZUI終送入增益可調的16位Σ-△型A/D轉換器AD7715完成模數轉換。
2.3智能處理單元
本系統采用了 Philips公司的LPC2106作為主CPU,附加LCD顯示模塊、鍵盤輸人模塊、輸入輸出和通訊模塊等共同構成智能處理單元。
LPC2106是一款支持實時仿真和跟蹤的ARM7TDMI-S微處理器,自帶128KB高速 Flash存儲器,采用3級流水線技術,取指、譯碼和執行同時進行,能夠并行處理指令,提高CPU運行速度。由于內含多個32位定時器、PWM輸出和32個GPIO,且無需外擴RAM,具有很小的尺寸和極低的功耗,非常適用于本系統的小型化要求。CPU通過SPI總線和A/D、D/A以及LCD控制芯片相互通訊,只需3根數據線和控制線即可擴展所有外圍器件,大大提高了系統的可靠性,減少了尺寸,降低了成本。此外,LPC2106還自帶PWM輸出,可直接用于輸出頻率信號和脈沖當量。
系統的通訊模塊包含RS-232接口和RS-485接口,用戶可以根據需要選擇相應的通訊方式,方便地與上位機進行通訊,并可組成多機總線,實現數據遠距離傳輸。4~20mA的輸出模塊選用了AD421芯片,可直接將數字信號轉換成電流信號輸出,并預留HART協議通訊接口。
3、系統軟件設計
系統軟件采用結構化、模塊化設計方法,由主程序、時基中斷程序、菜單處理程序、勵磁信號產生、A/D、D/A、通訊、顯示、脈沖頻率輸出等部分組成。主程序?qū)ο到y(tǒng)進行初始化,通過對各模塊的應答響應,判斷各模塊是否正常運行。通過設定用戶級別,可實現對儀表參數設定的分級控制,分屬不同級別的生產廠家、售后服務和用戶均只能訪問相應級別允許訪問和修改的儀表參數。在工況測量狀態下,儀表將實時顯示瞬時流量、累積流量、流速和報警信息等。在參數設定狀態,可對各種參數進行設置,比如傳感器系數、轉換器系數、儀表系數、測量管口徑等。系統將把改變的系數和累計流量等相關信息在線保存,并可記錄多次上電和復位時間信息,以備現場工作人員査閱。
4、流量試驗結果
使用研制的智能電磁流量計轉換器配合廠家傳感器進行標定試驗,采用標準表比較法來標定所設計的轉換器。這種方法是用精度較高等級的標準流量計與被校驗流量?jī)x表串連,讓流體同時流過二者,比較二者示值,確定被檢表的誤差,達到校準目的。

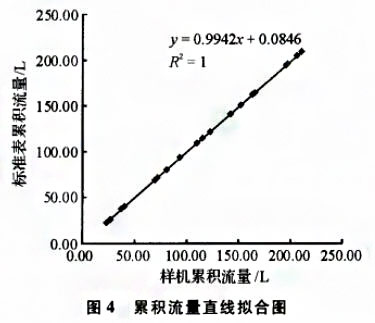

此處與標準值比較的方法為總量法,是比較樣機累積體積流量值和標準裝置測得的標準體積,以確定儀表表示值或誤差。雖然校準是在指定的流量下進行,但由于比較的是總量,所以對流量穩定性的要求稍低。實驗所用傳感器的內徑為25mm,標準表為0.5級,被測表為設計的樣機,采用兩組試驗數據擬合出直線,用剩下的多組數據來驗證線性校正后樣機的誤差。第1、2組試驗數據擬合出的直線與方程,如圖4所示。
經實驗驗證,在0.4-1m流速段用一條直線擬合,使用剩下多組數據作驗證,結論為0.4m/s及以上流速的ZUI大誤差為0.64%,精度達到1%的設計目標。
5、結論
本智能電磁流量計采用軟硬件協同設計方法,具有較高的智能性和多場合適應能力,集成化程度高,功能多,操作方便,體積小,功耗較低,具備一定的自診斷能力和多機通訊功能,可測量正反向流量和脈動流量,抗電磁干擾和溫度性能較好,適合現場應用或遠程測量,測量范圍大,準確度高,達到了預期的性能指標。
